유압 피팅 선택 가이드: 신속하게 마스터하기 위한 핵심 요소

건설, 광업, 제조 등 다양한 산업 분야의 유압 시스템에 전력을 공급하는 장비입니다. 시스템의 핵심 커넥터인 피팅은 비록 크기는 작지만 유체 흐름의 안전성과 안정성을 직접적으로 결정합니다. 올바른 유압 피팅을 선택하는 것은 시스템 성능을 보장하고 서비스 수명을 연장하는 데 중요합니다. 본 글은 유압 피팅 선택의 핵심 사항을 간략하게 요약하여 관련 실무자가 합리적인 선택을 신속하게 하고 누수, 마모 등의 문제를 피할 수 있도록 돕습니다.

I. 유압 피팅의 핵심 기능 이해

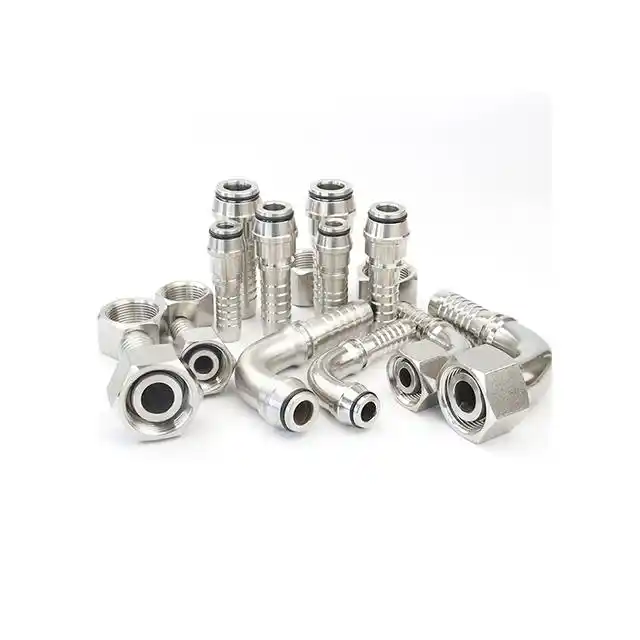

유압 피팅은 고압에서 유체 밀봉 유지, 구성 요소의 분해 및 교체 용이, 시스템 진동 및 움직임에 적응, 환경 및 화학적 부식 방지 등의 핵심 기능을 사용하여 시스템의 다양한 구성 요소를 연결하는 데 사용됩니다. 일반적인 구성에는 직선형, 엘보우형, 티형 등이 포함되며 모두 특정 스레드 표준 및 밀봉 방법에 따라 제조됩니다.

II. 유압 피팅 선택을 위한 6가지 주요 요소

1. 시스템 압력 등급

피팅의 압력 등급은 시스템의 최대 작동 압력과 같거나 높아야 합니다. 그렇지 않으면 누출이나 손상과 같은 안전 위험이 발생하기 쉽습니다. 동시에 피팅의 압력 등급이 호스, 펌프 및 밸브와 같은 다른 구성 요소와 호환되는지 확인하십시오.

2. 스레드 유형 및 호환성

유압 피팅 스레드는 다양한 지역 및 산업 표준을 따릅니다. 일반적인 유형에는 BSP(British Standard Pipe), NPT(National Pipe Thread), JIC(Joint Industry Council), ORFS(O-Ring Face Seal) 및 미터법 스레드(DIN/ISO)가 포함됩니다. 스레드가 일치하지 않으면 밀봉 실패가 발생합니다. 호환되지 않는 스레드를 강제로 연결하지 마십시오.

3. 밀봉방법

적용 시나리오와 압력 수준에 따라 선택해야 하는 4가지 일반적인 밀봉 방법이 있습니다.

- 테이퍼형 나사산: 나사산 간섭(예: NPT)을 통해 밀봉을 형성하며, 나사 밀봉제나 PTFE 테이프가 필요할 수 있습니다.

- ORFS(O-Ring Face Seal): 피팅 면에 O-링이 있어 탁월한 누출 방지 성능을 제공하며 고압 시스템에 적합합니다.

- 압축 피팅: 파이프에 압축된 기계적 페룰을 사용하여 안전한 밀봉을 제공합니다.

- 플레어 페이스: 테이퍼 나사산과 유사하게 플레어 페이스 피팅(예: 37°, 60° 및 45° 테이퍼)은 암 피팅의 오목한 면에 대해 수 피팅의 플레어 페이스를 압축하여 밀봉을 달성합니다.

4. 재료 선택

피팅 재료는 유체 유형, 온도 및 환경과 일치해야 합니다. 일반적인 옵션은 다음과 같습니다.

- 탄소강: 내구성이 뛰어나고 비용이 저렴하며 대부분의 산업 시나리오에 적합합니다.

- 스테인레스 스틸: 부식 방지 기능이 있어 해양, 식품 등급, 화학 및 기타 시나리오에 적합합니다.

- 황동: 내부식성이 우수하여 중저압 시나리오에 적합합니다.

- 플라스틱/복합 재료: 가볍고 부식에 강하며 저압 또는 유체에 민감한 시나리오에 적합합니다.

5. 환경조건

외부 환경 영향(예: 식품 및 제약 장비), 바닷물, 먼지, 화학 물질, 극한 온도, 시스템 진동 및 청결 요구 사항에 대한 노출을 고려해야 합니다. 열악한 환경에서는 스테인리스 스틸 또는 니켈 도금 피팅이 선호됩니다. 진동이 자주 발생하는 시나리오의 경우 진동 방지 또는 유연한 호스 피팅이 이상적입니다.

6. 유지 관리 및 사용의 용이성

정기적인 유지 관리 또는 구성 요소 교체가 필요한 시스템의 경우 작동 프로세스를 단순화하고 시스템 가동 중지 시간을 줄이기 위해 빠른 연결 또는 밀어서 연결하는 피팅이 선호됩니다.

결론

요약하면, 유압 피팅을 선택하려면 위의 요소를 종합적으로 고려하고 이를 특정 적용 시나리오와 합리적으로 일치시켜 유압 시스템의 신뢰성과 안전성을 극대화해야 합니다. 올바른 선택은 누출 및 부품 손상과 같은 숨겨진 위험을 피할 수 있을 뿐만 아니라 유지 관리 비용을 줄이고 장비 작동 효율성을 향상시켜 다양한 산업 분야의 유압 장비의 안정적인 작동을 위한 견고한 기반을 마련합니다. 선택 과정에서 특정 질문이 발생하는 경우 후속 콘텐츠를 따라가면 더 자세한 적응 제안을 얻을 수 있습니다.
