유압 실린더의 장착 유형은 무엇입니까?

유압시스템의 중요한 액츄에이터로서유압 실린더유압에너지를 기계에너지로 변환하여 기계의 왕복운동을 실현합니다. 강력하고 원활하게 작동하므로 건설기계, 농업, 자동차 제조 등 다양한 산업에 널리 적용되고 있습니다. 유압실린더는 설치방법이 매우 중요합니다. 제대로 설치되지 않으면 정렬 불량, 과도한 마모, 심지어 시스템 오류까지 발생할 수 있습니다. 따라서 올바른 장착 유형을 선택하면 위의 문제를 방지하고 유압 실린더의 원활한 작동을 보장할 수 있습니다.

유압 실린더는 클레비스, 트러니언, 풋 마운트, 플랜지 마운트 등을 사용하여 장착할 수 있습니다. 각 장착 유형에는 고유한 특징과 적용 가능성이 있습니다. 다음으로 유압 실린더의 일반적인 장착 유형에 대해 구체적으로 설명하겠습니다.

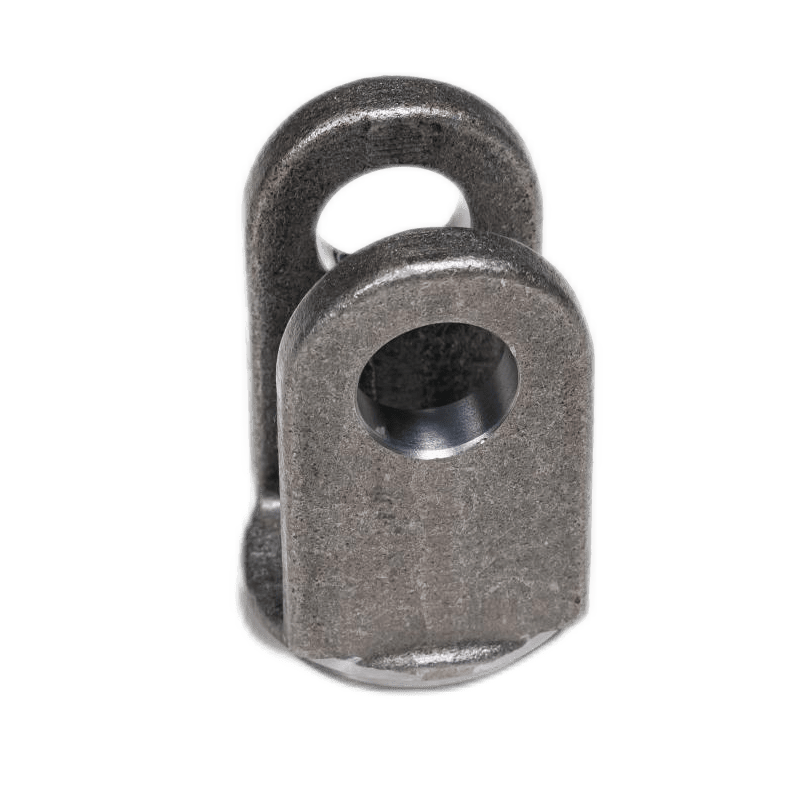

클레비스

클레비스는 배럴이나 로드 끝에 용접된 "U"자 모양의 마운트입니다. U자형 구조를 통해 유압 실린더의 서스펜션 및 고정을 달성하여 유압 실린더가 특정 각도 범위 내에서 자유롭게 회전하여 다양한 작업 요구 사항에 적응할 수 있습니다. 클레비스 마운트는 일반적으로 이동식 기계에 사용되며 제한된 회전 운동을 허용합니다.

포이

트러니언은 유압 실린더 배럴의 양쪽에 위치한 핀으로 구성되며 어셈블리에서 유압 실린더를 지지하는 데 사용됩니다. 트러니언 마운트는 대부분의 로드 장착 유형과 통합될 수 있습니다. 이를 통해 유압 실린더가 평면 내에서 반경 방향으로 회전할 수 있어 부드러운 회전 운동이 가능해집니다. 더 큰 유연성을 제공합니다.

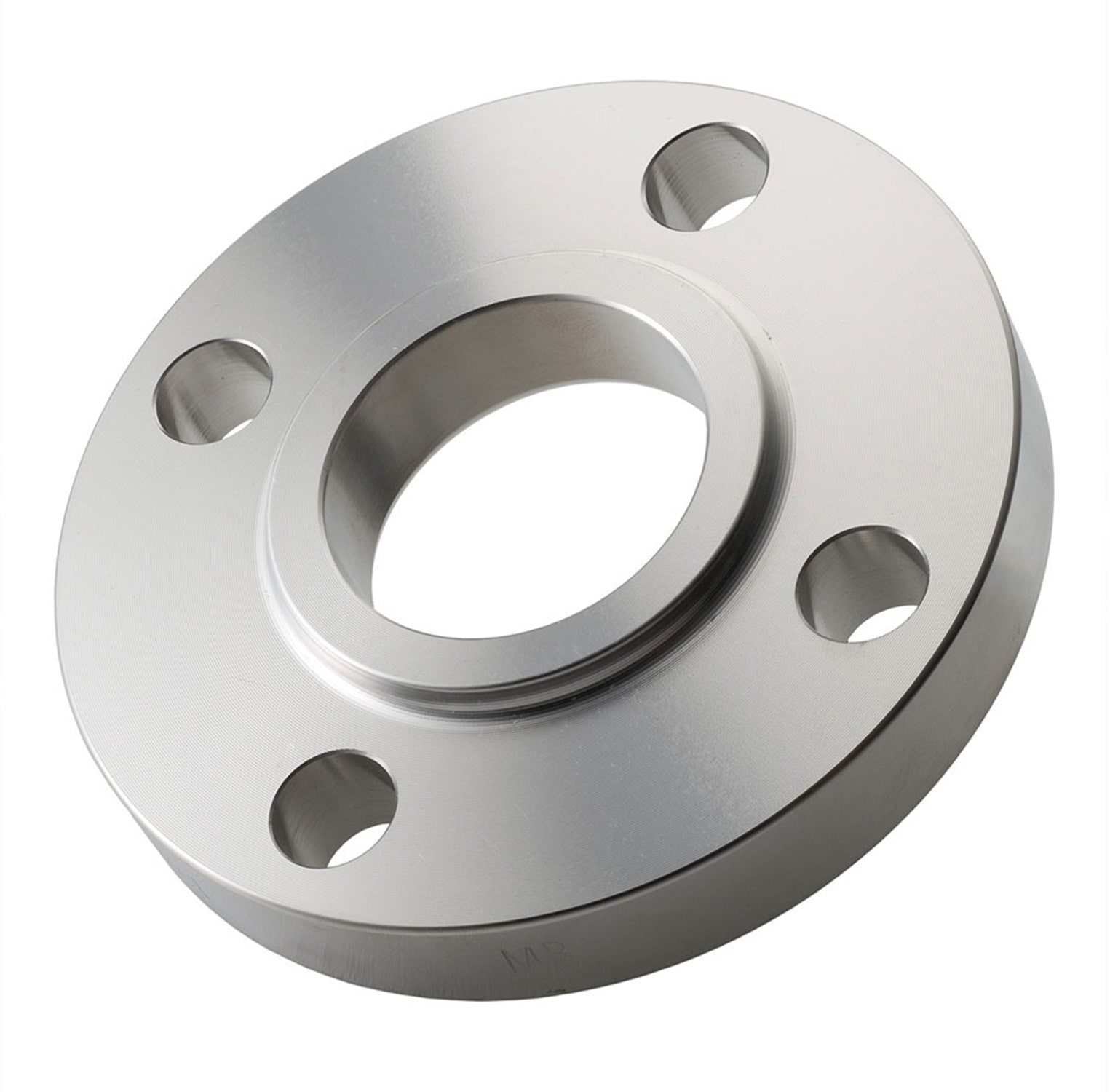

플랜지

플랜지는 플랜지 플레이트, 볼트, 개스킷 및 기타 부품의 조합을 통해 유압 실린더를 다른 기계 장비 또는 파이프라인과 단단히 연결하는 구성 요소입니다. 플랜지는 고강도 볼트로 고정되어 연결의 신뢰성을 보장합니다. 높은 연결 강도와 뛰어난 밀봉 성능을 갖추고 있어 대규모 유압 시스템에 적합하며, 특히 고압 및 고하중 환경에서 탁월한 성능을 발휘합니다.

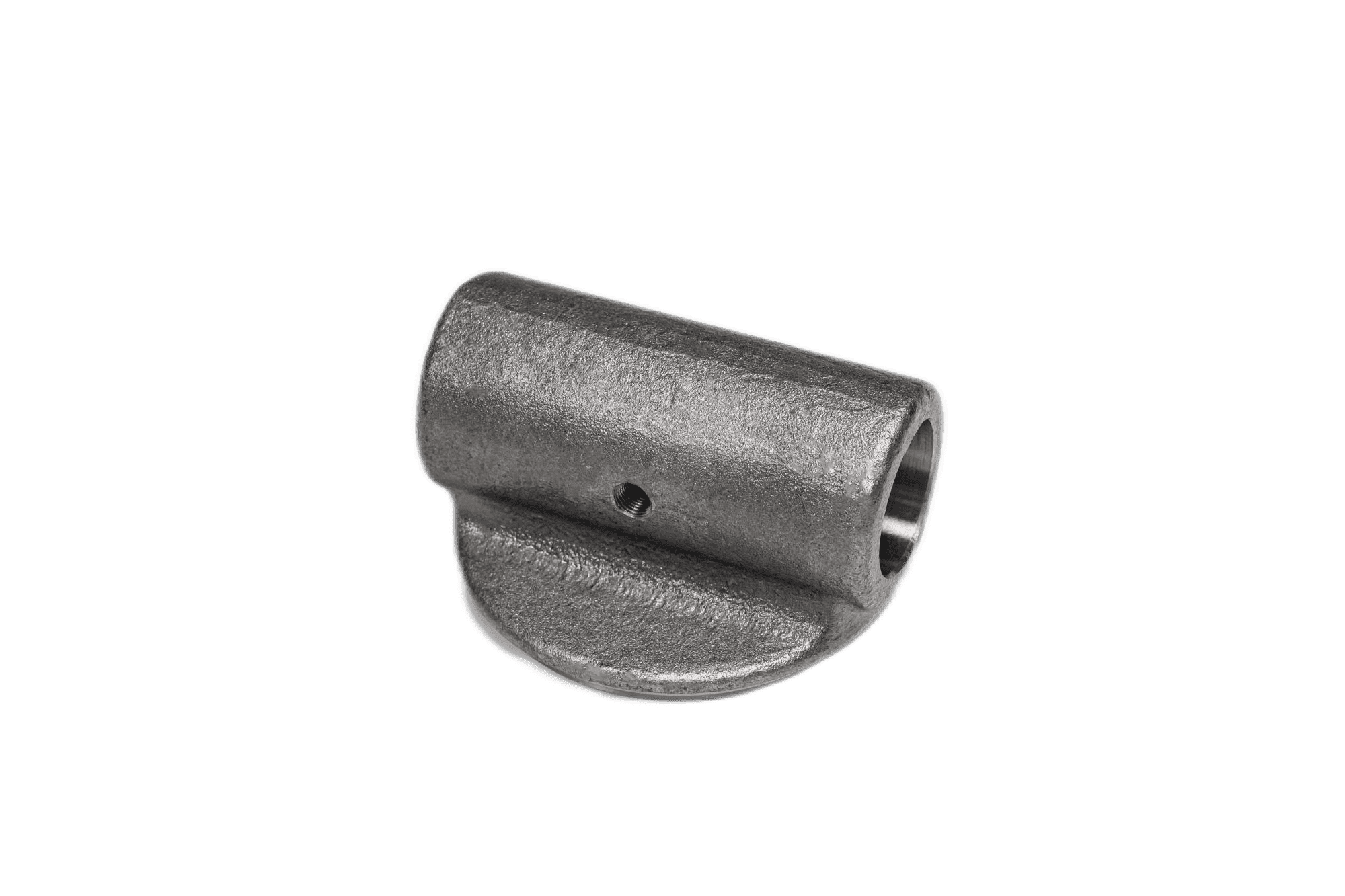

크로스 튜브

크로스 튜브는 배럴 또는 로드의 끝 부분에 용접된 튜브로, 유압 실린더를 다른 유압 구성 요소 또는 장비와 연결하여 안정적인 유압 시스템을 형성할 수 있습니다. 크로스 튜브 설계로 전체 시스템 구조가 더욱 컴팩트해지고 공간이 절약되며 동시에 여러 방향에서 오는 힘을 견딜 수 있어 복잡한 작업 환경에 적합합니다.

유압 실린더에 가장 적합한 장착 유형을 선택하려면 적용 유형, 하중 방향, 설치 공간 등과 같은 여러 측면을 고려해야 합니다. 실제 적용에서는 특정 적용 조건에 따라 적절한 장착 유형을 선택해야 합니다. TOLENG는 전문 제조업체입니다.유압 실린더20년 이상의 경험을 가지고 있습니다. 우리는 귀하의 장비에 가장 적합한 유압 솔루션을 선택하기 위해 기꺼이 귀하와 협력할 것입니다.
