수압충격 현상은 어떻게 발생하나요?

워터 해머 효과라고도 알려진 유압 충격은 유체 동력 시스템, 특히 유압 시스템 및 파이프라인 네트워크에서 흔히 발생하는 현상입니다. 관성 효과로 인해 유체가 갑자기 멈추거나 흐름 방향이 바뀌면 유체는 압력파를 생성합니다. 이러한 압력파는 시스템 내에서 전파되어 손상을 일으킬 수 있습니다.

유압 쇼크의 원인

밸브를 빠르게 닫으십시오. 밸브 또는 기타 제어 구성 요소가 빠르게 닫혀 액체의 흐름을 방해하면 닫히는 지점 이전의 액체 부분이 관성으로 인해 계속 앞으로 이동하여 고압 영역이 형성됩니다.

펌프의 갑작스러운 시작 또는 정지: 유압 펌프가 갑자기 작동을 시작하거나 작동을 멈추는 경우에도 유사한 충격 현상이 발생할 수 있습니다.

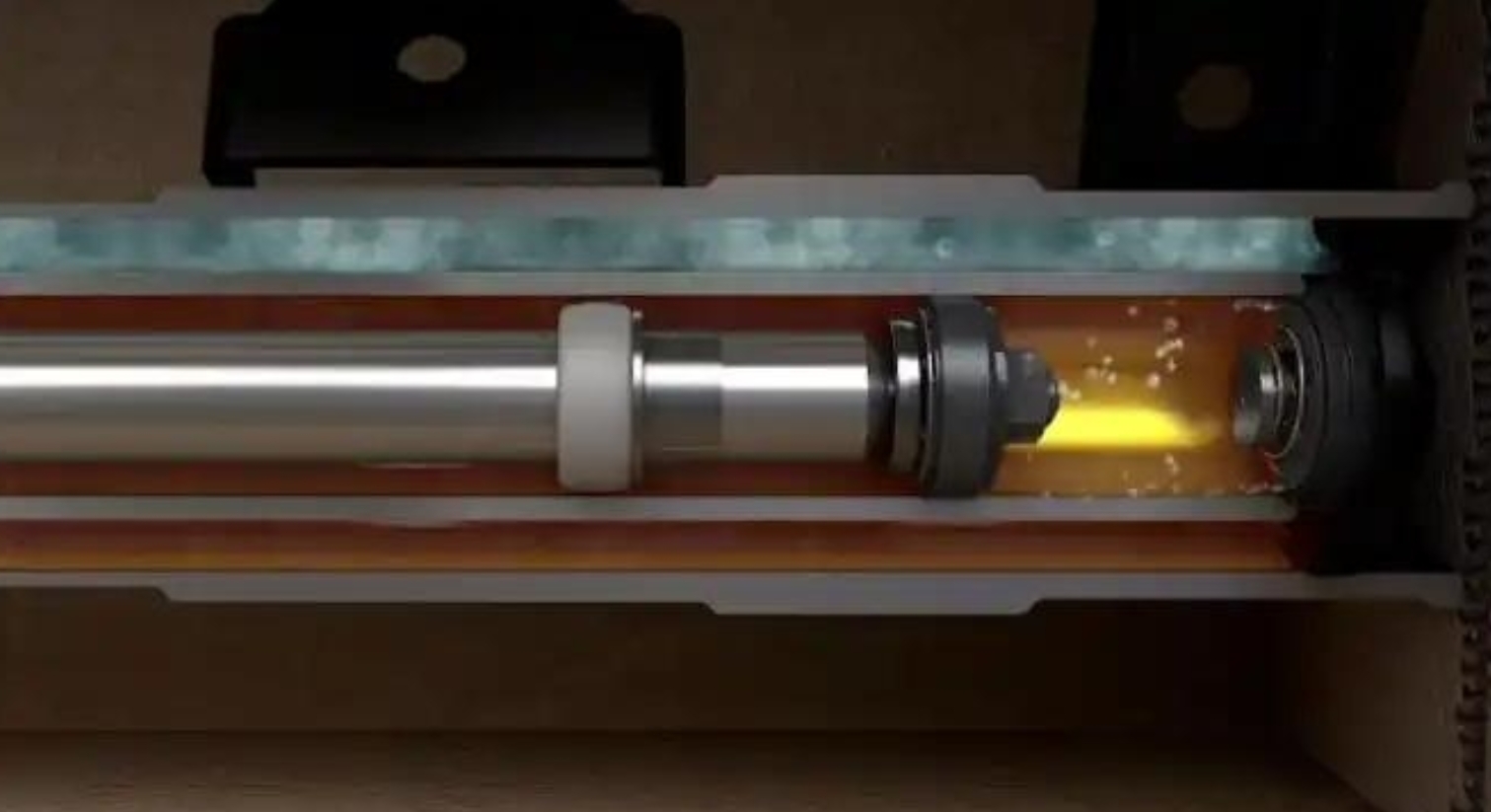

펌프의 갑작스러운 시작 또는 정지: 유압 펌프가 갑자기 작동을 시작하거나 작동을 멈추는 경우에도 유사한 충격 현상이 발생할 수 있습니다. - 피스톤 움직임: 일부 유압 실린더에서는 피스톤이 한계 위치까지 빠르게 움직일 경우 액체가 압축되어 쇼크를 일으킬 수 있습니다.

손상

펌프의 갑작스러운 시작 또는 정지: 유압 펌프가 갑자기 작동을 시작하거나 작동을 멈추는 경우에도 유사한 충격 현상이 발생할 수 있습니다. - 피스톤 움직임: 일부 유압 실린더에서는 피스톤이 한계 위치까지 빠르게 움직일 경우 액체가 압축되어 쇼크를 일으킬 수 있습니다.

성능 저하: 빈번한 유압 충격은 시스템의 응답 속도와 안정성에 영향을 미쳐 작업 효율성을 저하시킬 수 있습니다.

감소 방법

완충 장치 사용: 과도한 운동 에너지를 흡수하고 충격의 영향을 줄이기 위해 어큐뮬레이터 또는 완충 장치를 설치하십시오.

제어 시스템 최적화: 비례 밸브 또는 서보 밸브를 통해 원활한 조절을 달성하는 등 점진적인 개폐 방식을 채택하여 갑작스러운 동작을 방지합니다.

파이프 직경 증가 또는 파이프라인 길이 단축: 파이프 직경을 적절하게 늘리면 유속을 줄이는 데 도움이 될 수 있으며, 파이프라인 길이를 줄이면 충격파 전파 시간과 강도를 낮출 수 있습니다.

적절한 재료 및 디자인 선택: 파이프 및 피팅 제조에 강한 내압성과 충분한 유연성을 갖춘 재료를 사용하십시오. 잠재적인 압력 지점을 분산시키기 위해 시스템 레이아웃을 합리적으로 계획하십시오.

결론적으로 유압쇼크 현상은 유압시스템에서 주의가 필요한 사항이다. 장비의 손상을 최소화하기 위해 정기적인 점검을 실시해야 합니다.
