타이로드 유압 실린더 및 용접 유압 실린더를 선택하는 방법은 무엇입니까?

기계의 적용 가능한 유압 실린더를 선택해야합니다. 타이로드 및 용접 유압 실린더가 사용 가능한 가장 일반적인 유형 중 하나입니다. 정보에 입각 한 결정을 내리려면 각 유형의 특성과 차이점을 철저히 이해하는 것이 필수적입니다.

1. 유압 실린더의 연결 방법

실린더 튜브는 유압 실린더의 본체입니다. 두 끝은 실린더 헤드와 실린더 바닥에 연결되어 밀봉 압력 챔버를 형성합니다. 실린더 튜브와 헤드/하단 사이의 연결은 스레드 연결, 키 연결, 플랜지 연결, 타이로드 연결 또는 용접과 같은 방법을 통해 이루어질 수 있습니다. 오늘날, 우리는 일반적으로 사용되는 두 가지 유형의 타이로드 실린더와 용접 실린더에 중점을 둘 것입니다.

2. 용접 된 실린더

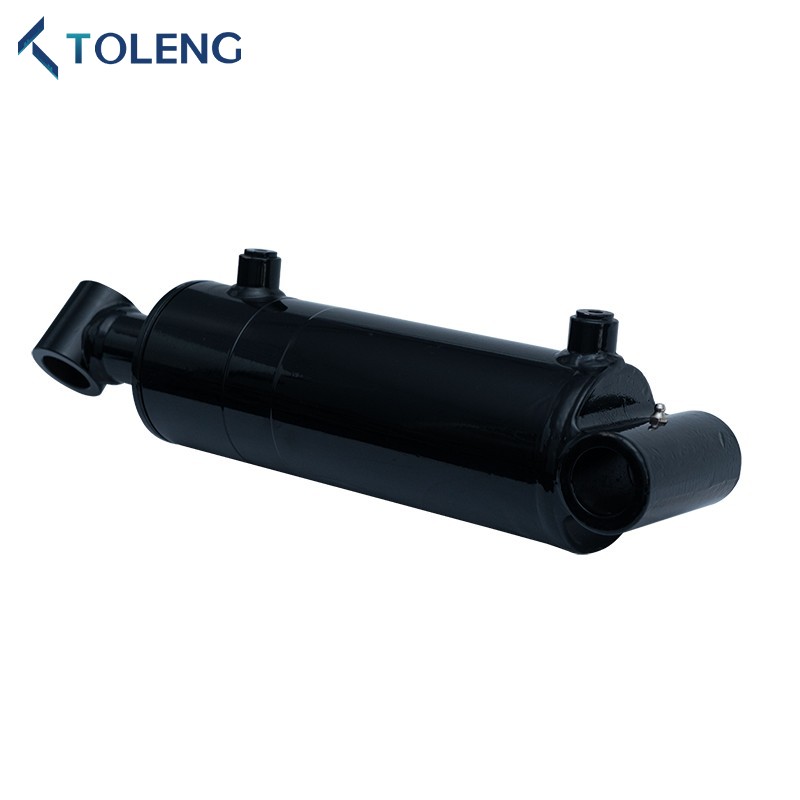

~ 안에용접 유압 실린더, 후면 덮개는 실린더 튜브에 직접 용접되며 오일 포트도 튜브에 용접됩니다. 전면 덮개는 일반적으로 실 또는 볼트를 사용하여 실린더 튜브에 고정됩니다.

용접 된 실린더는 본체와 비교적 짧은 전체 길이를 특징으로하여 기계 설계의 제약 조건에 더 가깝게 맞도록합니다.

장점 :

-Smaller 외부 치수.

-높은 강도, 특정 충격 하중을 견딜 수 있습니다.

-특수 오일 포트 디자인, 고유 한 설치 방법 또는 잠금 밸브 추가와 같은 커스텀 기능.

단점 :

-웰링은 실린더 튜브의 변형을 쉽게 초래할 수 있습니다.

-수리하기 -용접 설계는 분해가 비교적 어려워지며, 경우에 따라 실린더를 제거하기 위해 끝 덮개가 손상되어야합니다.

3. 타이로드 실린더

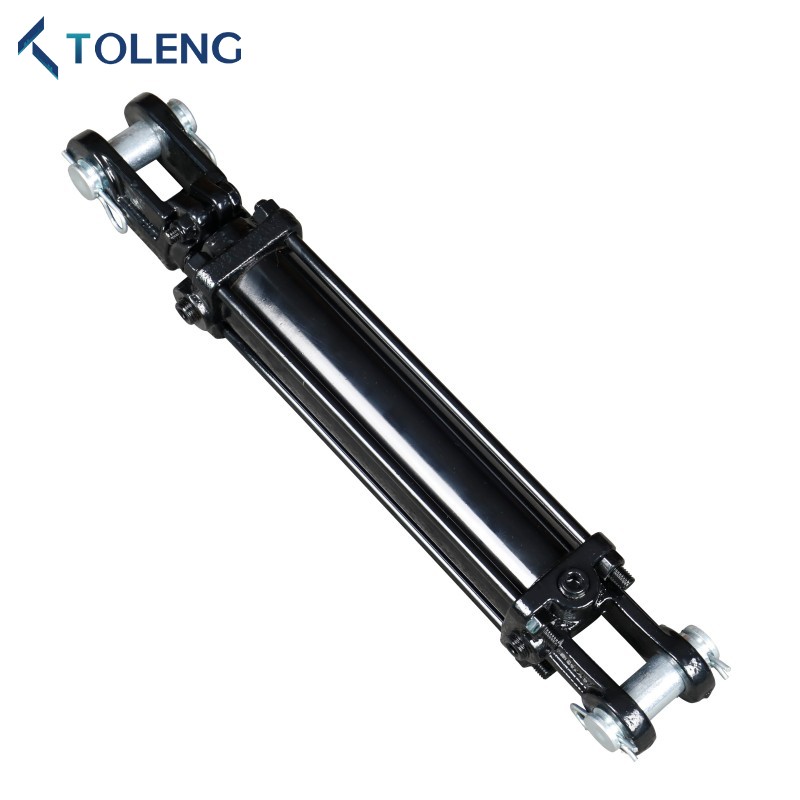

타이로드 유압 실린더타이로드 (또는 나사산 막대)를 사용하여 실린더 헤드와 실린더 바닥을 함께 고정하십시오. 이 타이로드는 실린더 튜브의 전체 길이를 실행하고 볼트는 바닥 플레이트와 헤드를 함께 고정하는 데 사용됩니다.

작동 압력에 따라 타이로드는 다른 재료로 만들어 질 수 있습니다. 타이로드 실린더는 일반적으로 실린더 튜브와 끝 덮개 사이의 인터페이스에서 누출을 방지하기 위해 정적 씰을 특징으로합니다.

장점 :

-좋은 제조 가능성과 광범위한 적용 가능성.

-유지 보수를 용이하게하는 조립 및 분해.

-주로 표준화 된 제품-파트는 대량 생산 될 수 있으며 반제품 또는 완제품은 일반적으로 재고가 보관되어 배송 시간이 짧아집니다.

단점 :

-끝 덮개는 비교적 크고 무겁습니다. 하중 하에서 타이로드가 길어질 수 있으며, 이는 밀봉 효과를 손상시킬 수 있습니다. 이것은 주로 중간 및 저압 응용에 적합합니다.

-제한된 사용자 정의 옵션.

용접 된 실린더에 비해 내구성이 떨어집니다.

4. 타이로드와 용접 된 실린더 중에서 선택하는 방법

최상의 솔루션은 응용 프로그램에 가장 적합한 솔루션입니다. 타이로드와 용접 된 실린더 모두 고유 한 장점과 단점이 있으므로 선택은 특정 작업 조건을 기반으로해야합니다.

선택하다타이로드 유압 실린더언제:

-충분한 설치 공간이 있습니다.

-효과적인 유지 보수 및 수리가 필요합니다.

-응용 프로그램은 저압 하에서 작동합니다.

-Budget 제약 조건은 저렴한 제품을 선호합니다.

선택하다용접 유압 실린더언제:

-설치 공간은 제한되어 있습니다.

고품질 밀봉이 필요합니다.

-응용 프로그램은 고압 하에서 작동하며 내구성과 하중 용량이 높아집니다.

-특정 오일 포트 구성이 필요하거나 유압 잠금 장치, 밸런싱 밸브 블록 또는 기타 특수 구성 요소를 설치해야합니다.
