표준 TR 시리즈 타이로드 유압 실린더
Toleng은 중국의 전문 유압 실린더 제조업체 및 공급 업체입니다. 우리는 20 년 이상 표준 TR 시리즈 타이로드 유압 실린더 용 유압 실린더를 전문으로했습니다. 우리의 제품은 전 세계 소비자에게 수출되었으며 좋은 명성을 얻었습니다. 우리는 귀하와 장기 비즈니스 파트너십을 구축하기를 기대합니다.
문의 보내기
제품 설명
Toleng 표준 TR 시리즈 TIE-ROD 유압 실린더는 신뢰할 수 있고 효율적인 성능으로 유명한 농업 기계 분야의 중요한 구성 요소입니다. 그것은 정밀도와 내구성으로 세 심하게 설계되어 다양한 농업 응용 분야에서 매끄럽게 보장됩니다. 표준 TR 시리즈 타이로드 유압 실린더에는 특정 요구 사항을 충족하기위한 다양한 사양이 있습니다.
표준 TR 시리즈 타이로드 유압 실린더 응용 프로그램
Toleng 표준 TR 시리즈 TIE-ROD 유압 실린더는 주로 농업 기계 산업에서 광범위한 사용을 발견합니다. 트랙터 부착물, 수확기, 시드러 등과 같은 다양한 농업 기계에 자주 사용됩니다.
표준 TR 시리즈 타이로드 유압 실린더 사양
1. 어울리-작용 애플리케이션
2.Tube : 고품질의 연마/건축 차가운 냉기 파이프
3. 피스톤로드 : 고강도 경화, 단단한 크롬 도금
4. 피스톤 : 연성 철
5. Tie-Rods : 고 인장 강철
6. 작업 압력 : 2500/3000 psi
7. 페인트 : 검은 색, 녹색, 빨간색, 노란색 등. 사용자 정의 색상을 사용할 수 있습니다.
2.Tube : 고품질의 연마/건축 차가운 냉기 파이프
3. 피스톤로드 : 고강도 경화, 단단한 크롬 도금
4. 피스톤 : 연성 철
5. Tie-Rods : 고 인장 강철
6. 작업 압력 : 2500/3000 psi
7. 페인트 : 검은 색, 녹색, 빨간색, 노란색 등. 사용자 정의 색상을 사용할 수 있습니다.
표준 TR 시리즈 타이로드 유압 실린더 기술 매개 변수
| 부분 숫자 |
소식통 지름 |
문외한 지름 |
*에이 | B | *기음 | D | *이자형 | F | *G | H | I | J | 막대 실 |
포트 |
| TTR3-20- | 2.00 " | 2.50 " | 10.25 " | 2.00 " | 1.01 " | 2.00 " | 3.75 " | 2.25 " | 1.12 " | 2.06 " | 2.12 " | 2.62 " | 1.125-12 UNF | SAE#8 |
| TTR3-25- | 2.50 " | 3.00 " | 10.25 " | 2.00 " | 1.01 " | 2.00 " | 3.75 " | 2.25 " | 1.12 " | 2.06 " | 2.12 " | 2.62 " | 1.125-12 UNF | SAE#8 |
| TTR3-30- | 3.00 " | 3.50 " | 10.25 " | 2.25 " | 1.01 " | 2.25 " | 3.75 " | 2.25 " | 1.12 " | 2.06 " | 2.12 " | 2.62 " | 1.250-12 UNF | SAE#8 |
| TTR3-35- | 3.50 " | 4.00 " | 10.25 " | 2.50 " | 1.01 " | 2.50 " | 3.62 " | 2.50 " | 1.12 " | 2.06 " | 2.12 " | 2.75 " | 1.250-12 UNF | SAE#8 |
| TTR3-40- | 4.00 " | 4.50 " | 10.25 " | 2.50 " | 1.01 " | 2.50 " | 3.56 " | 2.62 " | 1.12 " | 2.06 " | 2.12 " | 2.75 " | 1.250-12 UNF | SAE#8 |
| TTR3-50-50 | 5.00 " | 5.50 " | 12.25 " | 2.87 " | 1.26 " | 2.75 " | 4.18 " | 3.50 " | 1.12 " | 2.25 " | 2.12 " | 3.31 " | 1.500-12 UNF | SAE#10 |
| *8.00 "ASAE 스트로크 :*A = 12.25"및 16.00 "ASAE 스트로크 :*A = 15.50" | ||||||||||||||
| *8.00 "스트로크 :*e = 5.75"(2.00 "~ 3.00"보어)*e = 5.62 "(3.50"보어)*e = 5.56 "(4.00"보어) | ||||||||||||||
| *16.00 "ASAE 스트로크 :*e = 9.00"(2.00 "~ 3.00"보어)*e = 8.87 "(3.50"보어)*e = 8.81 "(4.00"보어) = 7.43 "(5.00"보어) | ||||||||||||||
| *5.00 "보어 :*g (Front Clevis) = 1.18"*g (끝 캡) = 1.31 " | ||||||||||||||
| *for16.00 "asae strokea :*c = 126" | ||||||||||||||
| 씰 온도 범위 : -30 range/+100 ℃ (-22 "F/+212"F) | ||||||||||||||
| 최대 속도를 밀봉 : 3 피트/초 | ||||||||||||||
| 최대 수축 작업 압력 = 3000 psi | ||||||||||||||
| 크기 *a와 *e는 clevis가 조정 가능하므로 참조 용입니다. | ||||||||||||||
| 타이로드 실린더 | |||||||
| 부품 번호 | 막대 지름 |
구경& 뇌졸중 |
치수 | 포트 크기 | 핀 크기 |
무게 (LBS) |
|
| 후퇴 | 펼친 | ||||||
| TTR30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 "NPT & SAE#8 |
1 " | 16.8 |
| TTR30-2006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 18.4 | |||
| TTR30-2008 | 2 "X8" | 18-1/4 " | 26-1/4 " | 20.0 | |||
| TTR30-2008-AASA | 2 "X8" | 20-1/4 " | 28-1/4 " | 20.5 | |||
| TTR30-2010 | 2“x10” | 20-1/4 " | 30-1/4 " | 21.5 | |||
| TTR30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 23.1 | |||
| TTR30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24.7 | |||
| TTR30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 26.3 | |||
| TTR30-2016-ASAE | 2 "x16" | 31-1/4 " | 47-1/4 " | 26.9 | |||
| TTR30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 279 | |||
| TTR30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 29.5 | |||
| TTR30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 32.6 | |||
| TTR30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 37.4 | |||
| TTR30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42.2 | |||
| TTR30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45.3 | |||
| TTR30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 51.7 | |||
| TTR30-2504 | 1-1/4 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 "NPT & SAE# |
1” | 18.6 |
| TTR30-2506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 20.9 | |||
| TTR30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 22.8 | |||
| TTR30-2508-ASAE | 2.5 "x8" | 20-1/4 " | 28-1/4 " | 23.6 | |||
| TTR30-2510 | 2.5 "x10" | 20-1/4 " | 30-1/4 " | 25.5 | |||
| TTR30-2512 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 27.8 | |||
| TTR30-2514 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 30.2 | |||
| TTR30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 32.5 | |||
| TTR30-2516-AASA | 2.5 "x16" | 31-1/4 " | 47-1/4 " | 33.4 | |||
| TTR30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 34.8 | |||
| TTR30-2520 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 371 | |||
| TTR30-2524 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 41.8 | |||
| TTR30-2530 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 43.6 | |||
| TTR30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 49.6 | |||
| TTR30-2540 | 2.5 "x40" | 50-1/4 " | 90-1/4 " | 53.7 | |||
| TTR30-2548 | 2.5 "x48" | 58-1/4 " | 106-1/4 " | 61.7 | |||
| 타이로드 실린더 | |||||||
| 부품 번호 | 막대 지름 |
보어 8 뇌졸중 |
치수 | 포트 크기 | 핀 크기 |
무게 (LBS) |
|
| 후퇴 | 펼친 | ||||||
| TTR30-3004 | 1-1/4 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2 "NPT & SAE#8 |
1 " | 22.1 |
| TTR30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24.0 | |||
| TTR30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 26.1 | |||
| TTR30-3008-ASAE | 3 "x8" | 20-1/4 " | 28-1/4 " | 8.4 | |||
| TTR30-3010 | 3“x10” | 20-1/4 " | 30-1/4 " | 28.2 | |||
| TTR30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 30.3 | |||
| TTR30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 32.4 | |||
| TTR30-3016 | 1-1/2 " | 3 "x16" | 26-1/4 " | 42-1/4 " | 38.7 | ||
| TTR30-3016-AASA | 3 "x16" | 31-1/4 " | 47-1/4 " | 1-1/4 " | 39.4 | ||
| TTR30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 1 " | 41.2 | ||
| TTR30-3020 | 3 "x20 ' | 30-1/4 " | 50-1/4 " | 43.8 | |||
| TTR30-3024 | 3 "x24 | 34-1/4 " | 58-1/4 " | 470 | |||
| TTR30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 54.3 | |||
| TTR30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61.4 | |||
| TTR30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66.2 | |||
| TTR30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75.9 | |||
| TTR30-3504 | 1-1/4 " | 3.5 "x4" | 14-1/4” | 18-1/4 " | 1/2 "NPT & SAE#8 |
1 " | 26.0 |
| TTR30-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 27.8 | |||
| TTR30-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 30.7 | |||
| TTR30-3508-ASAE | 3.5 "x8" | 20-1/4 " | 28-1/4 " | 9.9 | |||
| TTR30-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 33.6 | |||
| TTR30-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 36.6 | |||
| TTR30-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 39.5 | |||
| TTR30-3516 | 1-1/2 " | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 46.6 | ||
| TTR30-3516-AASA | 3.5 "x16" | 31-1/4 " | 47-1/4 " | 1-1/4 " | 476 | ||
| TTR30-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " |
1 " |
50.0 | ||
| TTR30-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 53.3 | |||
| TTR30-3524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 69.2 | |||
| TTR30-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 679 | |||
| TTR30-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 77.5 | |||
| TTR30-3540 | 3.5 "x40" | 50-1/4 " | 90-1/4 " | 84.0 | |||
| TTR30-3548 | 3.5 "x48" | 58-1/4 " | 106-1/4 " | 96.8 | |||
| 타이로드 실린더 | |||||||
| 부품 번호 | 막대 지름 |
구경& 뇌졸중 |
치수 | 포트 크기 | 핀 크기 |
무게 (LBS) |
|
| 후퇴 | 펼친 | ||||||
| TTR30-4004 | 1-1/2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | 1/2 "NPT & SAE#8 |
1 " | 52.0 |
| TTR30-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 55.6 | |||
| TTR30-4008 | 4 "X8" | 18-1/4 " | 26-1/4 " | 58.9 | |||
| TTR30-4008-ASAE | 4 "X8" | 20-1/4 " | 28-1/4 " | 18.7 | |||
| TTR30-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 62.8 | |||
| TTR30-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 66.4 | |||
| TTR30-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 70.0 | |||
| TTR30-4016 | 1-3/4 " | 4 "x16" | 26-1/4 " | 42-1/4 " | 84.2 | ||
| TTR30-4016-AASA | 4 "x16" | 31-1/4 " | 47-1/4 " | 1-1/4 " | 85.2 | ||
| TTR30-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 1 " | 84.7 | ||
| TTR30-4020 | 4 "x20" | 30-1/4 " | 50-1/4 " | 85.1 | |||
| TTR30-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 93.1 | |||
| TTR30-4030 | 2 " | 4 "x30" | 40-1/4 " | 70-1/4 " | 111.6 | ||
| TTR30-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 124.8 | |||
| TTR30-4040 | 4 "x40" | 50-1/4 " | 90-1/4 " | 133.6 | |||
| TTR30-4048 | 4 "x48" | 58-1/4 " | 106-1/4” | 151.1 | |||
| TTR30-5004 | 2 " | 5 "x4" | 16-1/4 " | 20-1/4 " | 1/2 "NPI & SAE#10 |
1-1/4 " | 59.7 |
| TTR30-5006 | 5 "x6" | 18-1/4 " | 24-1/4 " | 64.9 | |||
| TTR30-5008 | 5 "x8" | 20-1/4 " | 28-1/4 " | 70.2 | |||
| TTR30-5010 | 5“x10” | 22-1/4 " | 32-1/4 " | 75.4 | |||
| TTR30-5012 | 5 "x12" | 24-1/4 " | 36-1/4 " | 80.7 | |||
| TTR30-5014 | 5 "x14" | 26-1/4 " | 40-1/4 " | 85.9 | |||
| TTR30-5016 | 5 "x16" | 28-1/4 " | 44-1/4 " | 91.2 | |||
| TTR30-5016-AASA | 5 "x16" | 31-1/4 " | 47-1/4 " | 92.9 | |||
| TTR30-5018 | 5 "x18" | 30-1/4 " | 48-1/4 " | 96.4 | |||
| TTR30-5020 | 5 "x20" | 32-1/4 " | 52-1/4 " | 101.7 | |||
| TTR30-5024 | 5 "x24" | 36-1/4 " | 60-1/4 " | 112.1 | |||
| TTR30-5030 | 5 "x30" | 42-1/4 " | 72-1/4 " | 12z9 | |||
| TTR30-5036 | 5 "x36" | 48-1/4 " | 84-1/4 " | 143.6 | |||
| TTR30-5040 | 5 "x40" | 50-1/4 " | 90-1/4 " | 154.1 | |||
| TTR30-5048 | 5 "x48" | 60-1/4 " | 108-1/4 " | 175.1 | |||

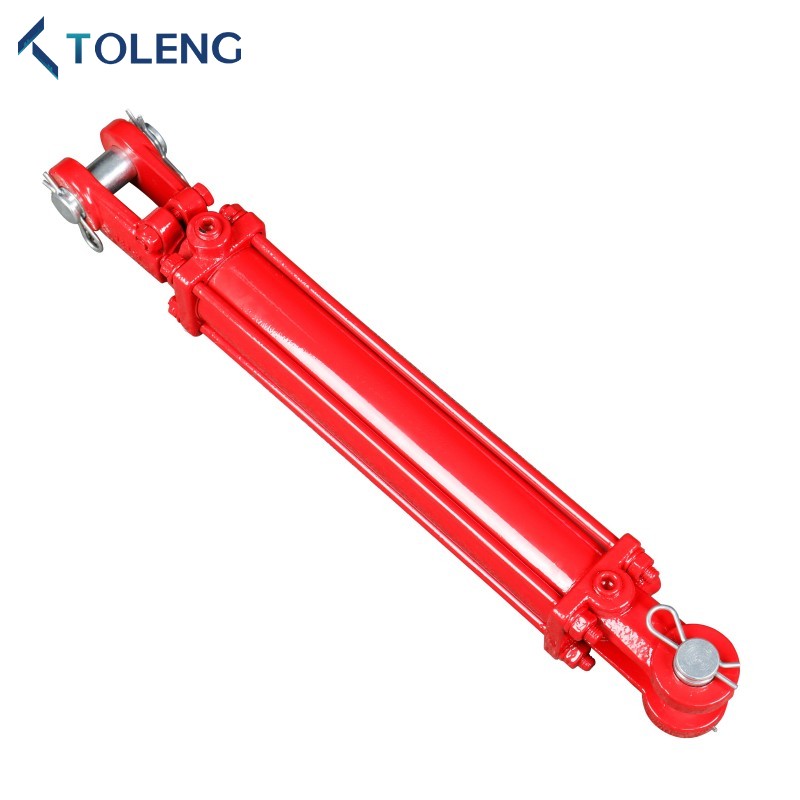

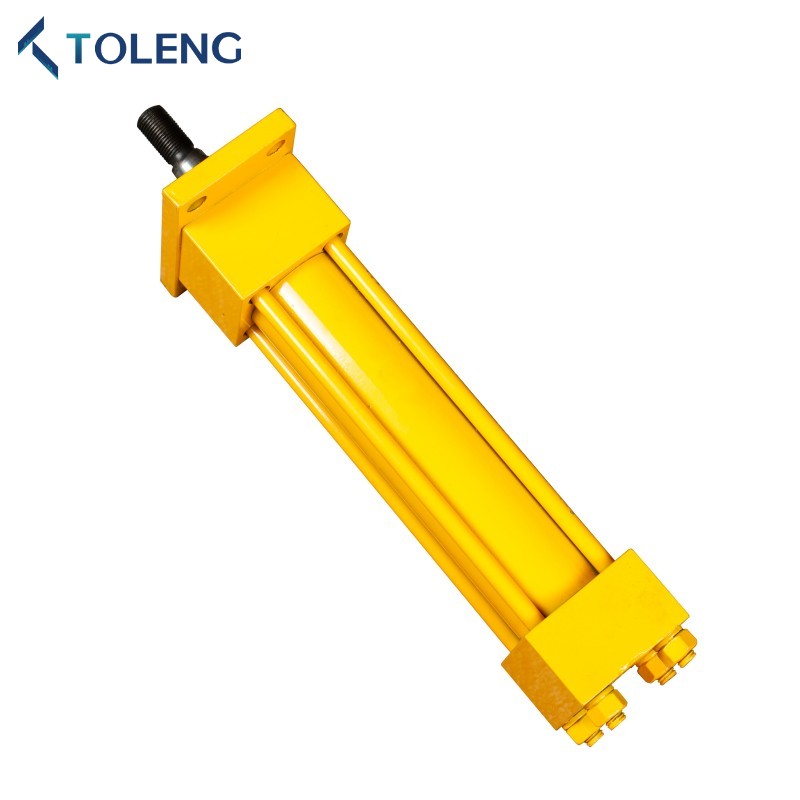

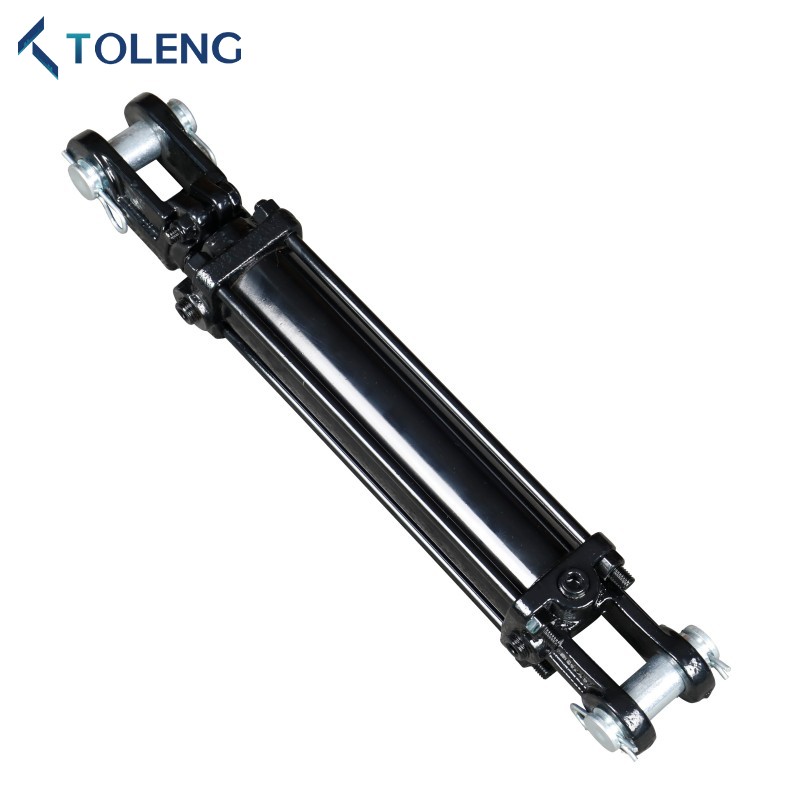

표준 TR 시리즈 타이로드 유압 실린더 세부 사항
