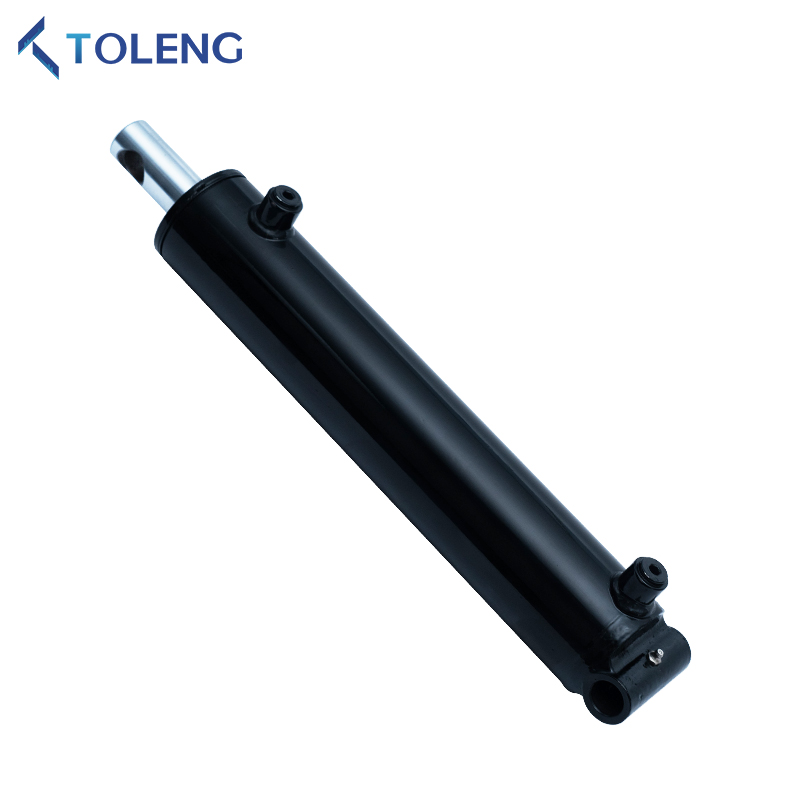

유압 실린더의 일반적인 쿠션 방법은 무엇입니까?

움직이는 부분의 질량이 크고 이동 속도가 높으면, 상당한 관성력이 상당한 운동량을 생성합니다. 결과적으로 피스톤이 실린더의 끝에 도달하면 엔드 커버와 기계적으로 충돌하여 강한 충격과 소음이 발생합니다. 이것은 기계적 정확도를 심각하게 손상시킵니다. 따라서 대형 고속 또는 고정밀 유압 장비에서는 버퍼 장치를 설정해야합니다.

작동 원리유압 실린더쿠션 장치는 다음과 같습니다. 피스톤이 스트로크의 끝에 접근 할 때 실린더 튜브는 피스톤과 엔드 캡 사이의 오일의 일부를 둘러싸고 있습니다. 이로 인해 기름이 작은 오리피스 나 좁은 간격을 통과하여 큰 배압을 만듭니다. 결과적으로, 움직이는 부품은 제동 저항을 경험하며, 피스톤과 엔드 캡 사이의 충돌을 방지하기 위해 점차 감속합니다.

일반적으로 사용되는 쿠션 장치에는 다음과 같은 환형 갭 쿠션 장치, 오리피스 유형 가변 쿠션 장치, 오리피스 유형 조절 가능한 쿠션 장치가 포함됩니다.

환상적인 갭 쿠션의 원리 : 피스톤이 스트로크의 끝에 다가 오면 버퍼 플런저는 실린더 헤드의 보어로 들어가 고정식 정리를 통해 유압 오일이 배출되도록합니다. 이것은 피스톤을 감속하는 스로틀 효과를 만듭니다. 그러나이 쿠션 효과는 조정할 수 없으며 피스톤 속도가 감소함에 따라 그 효과는 점차 감소합니다. 이 디자인은 저속 및 광선 부하 애플리케이션에 적합합니다.

오리피스 형 가변 쿠션의 원리 : 피스톤은 축 삼각형 그루브로 설계되었습니다. 피스톤이 이동함에 따라 흐름 단면이 점차 감소하여 버퍼 압력이 균일하게 증가하고 높은 제동 정밀도를 가능하게합니다. 고정 쿠션 시스템과 달리 속도가 감소함에 따라이 설계의 효과가 증가하여 엔드 스트로크 쿠션 부전을 효과적으로 해결합니다. 특히 고속 또는 고정밀 애플리케이션에 적합합니다.

오리피스 형 조절 가능한 쿠션의 원리 :이 쿠션 메커니즘은 조절 가능한 오리피스를 사용하여 피스톤 감속 동안 유압 오일 배출을 제어합니다. 이 조정 가능한 오리피스 쿠션 시스템은 중간 속도의 응용 및 중간 부하를 위해 설계되었습니다. 수동 오리피스 구성을 통해 편리한 사전 설정 조정 기능을 제공하지만 쿠션 효과는 동적 변조없이 작동 중에 고정되어 있습니다.

Toleng은 20 년 이상의 경험을 가진 유압 실린더 제조업체입니다. 유압 실린더 설계와 쿠션 구성 요소가 필요한 경우 저희에게 연락하십시오.sales01@phtl.cn
