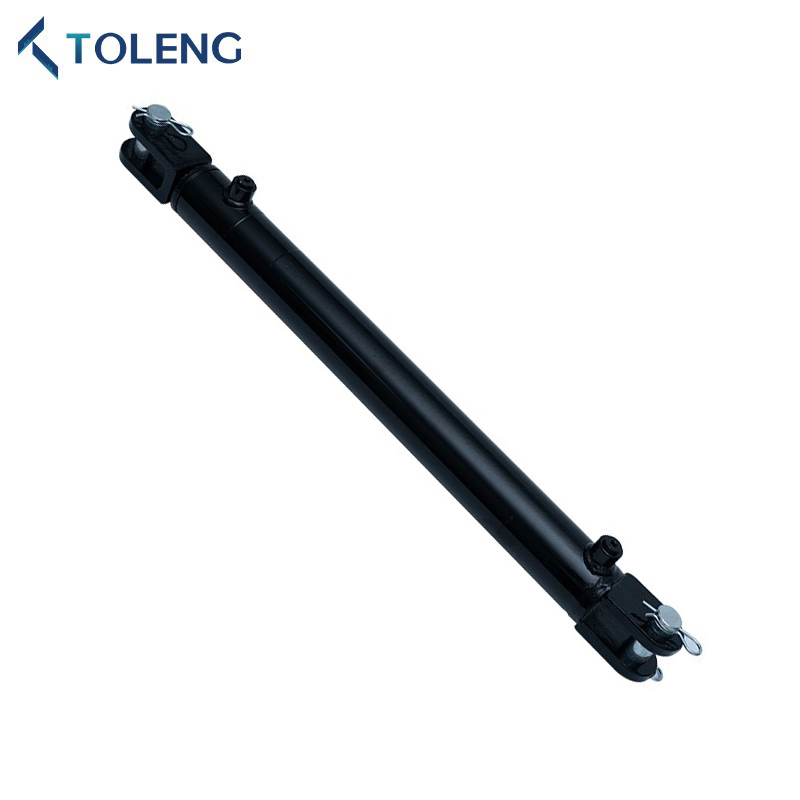

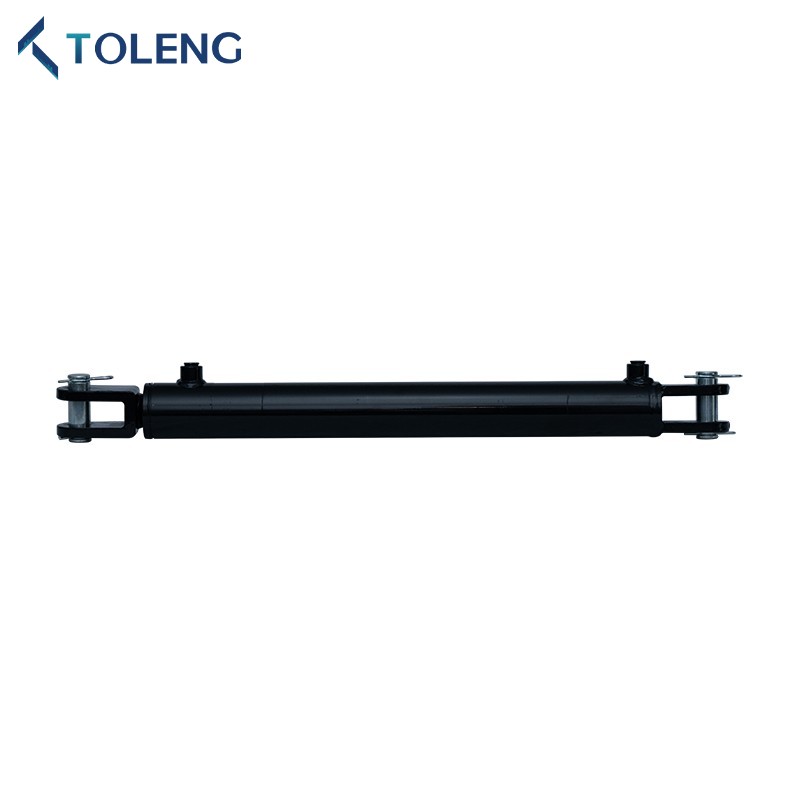

표준 WCL 시리즈 용접 유압 실린더
Toleng은 중국의 산업 응용 분야를위한 유압 실린더의 유명한 공급 업체입니다. 우리의 실린더는 모든 주요 산업 표준을 충족하며 요청시 다른 사양을 이용할 수 있습니다. 모든 Toleng 표준 WCL 시리즈 용접 유압 실린더는 유지 보수 요구 사항이 낮은 길고 효율적인 서비스를 제공하도록 설계되어 제품 수명 동안 높은 생산성을 보장합니다.
문의 보내기
제품 설명
Toleng 표준 WCL 시리즈 용접 유압 실린더는 다양한 산업에서 고유하고 구체적인 요구 사항을 충족하도록 설계된 특수 구성 요소입니다. 정밀성과 혁신으로 제작 된이 제품은 탁월한 성능과 신뢰성을 제공합니다. Toleng의 전문 지식은이 실린더가 설계되지 않은 응용 프로그램에 의해 제기 된 문제를 극복하도록 설계되도록합니다.
표준 WCL 시리즈 유압 실린더는 고성능을 쉽게 설치하고 전시 할 수 있습니다. 모든 실린더는 산업 표준을 능가하는 엄격한 테스트를 거쳐 최대의 신뢰성과 성능을 보장합니다. 또한 비용 효율적이며 항상 높은 수요가 있습니다.
표준 WCL 시리즈 유압 실린더는 고성능을 쉽게 설치하고 전시 할 수 있습니다. 모든 실린더는 산업 표준을 능가하는 엄격한 테스트를 거쳐 최대의 신뢰성과 성능을 보장합니다. 또한 비용 효율적이며 항상 높은 수요가 있습니다.
표준 WCL 시리즈 용접 유압 실린더 사양
1. 작업 압력 : 3000 psi
2.로드 : 강철, 유도 강화 및 크롬 도금
3. 피스톤 : 내구성 증가를위한 연성 철
4. 튜브 : 스틸, 연마 및 정밀도 완성
5. Gland : 나사산
6. 핀 : 강철, 아연 도금
7. 실력 : Hallite, Aston, Nok, DZ 등 최고 품질. 사용자 정의 가능.
8. 페인트 : 검은 색, 녹색, 빨간색, 노란색 등. 사용자 정의 색상을 사용할 수 있습니다.
2.로드 : 강철, 유도 강화 및 크롬 도금
3. 피스톤 : 내구성 증가를위한 연성 철
4. 튜브 : 스틸, 연마 및 정밀도 완성
5. Gland : 나사산
6. 핀 : 강철, 아연 도금
7. 실력 : Hallite, Aston, Nok, DZ 등 최고 품질. 사용자 정의 가능.
8. 페인트 : 검은 색, 녹색, 빨간색, 노란색 등. 사용자 정의 색상을 사용할 수 있습니다.
표준 WCL 시리즈 용접 유압 실린더 기술 매개 변수
| 부분 숫자 |
소식통 지름 |
문외한 지름 |
*에이 | B | C | D | *이자형 | F | G | H | J | K | 막대 지름 |
포트 |
| TWCL15- | 1.50 " | 2.00 " | 8.25 " | 1.62 " | 0.87 " | 1.37 " | 2.25 " | 1.37 " | 0.75 " | 0.76 " | 0.93 " | 1.87 " | 1.00 " | 3/8npt |
| Twcl20- | 2.00 " | 2.50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.07 " | 1.00 " | 2.06 " | 1.25 " | 3/8npt |
| TWCL25- | 2.50 " | 3.00 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.81 " | 2.18 " | 1.50 " | 1/2npt |
| Twcl30- | 3.00 " | 3.50 " | 10.25 " | 2.12 " | 1.12 " | 2.12 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.81 " | 2.18 " | 1.50 " | 1/2npt |
| TWCL35- | 3.50 " | 4.00 " | 10.25 " | 2.37 " | 1.12 " | 2.00 " | 3.12 " | 2.12 " | 1.00 " | 1.01 " | 0.93 " | 2.18 " | 1.75 " | 1/2npt |
| TWCL40- | 4.00 " | 4.50 " | 10.25 " | 2.37 " | 1.12 " | 1.75 " | 3.12 " | 2.00 " | 1.00 " | 1.01 " | 1.06 " | 2.18 " | 2.00 " | 1/2npt |
| TWCL50- | 5.00 " | 5.50 " | 13.00 " | 3.12 " | 1.62 " | 2.25 " | 3.62 " | 2.25 " | 1.50 " | 1.51 " | 1.37 " | 2.75 " | 2.50 " | 1/2npt |
| *8 "스트로크의 경우 :*A = 12.25"(2 "~ 4"보어) | ||||||||||||||
| *8 "스트로크의 경우 :*e = 5.12"(2 "~ 4"보어) | ||||||||||||||
| *1.50 "~ 4.00"보어 : SAE 포트를 사용할 수 있습니다 | ||||||||||||||
| 씰 온도 범위 : -30 range/+100 ℃ (-22 ° F/+212 ° F) | ||||||||||||||
| 최대 속도를 밀봉 : 3 피트/초 | ||||||||||||||
| 최대 수축 된 작업 압력 = 3000psi | ||||||||||||||
| 용접 여성 Clevis 실린더 | |||||||
| 부품 번호 | 막대 지름 |
구경& 뇌졸중 |
치수 | 포트 크기 | 핀 크기 |
무게 (LBS |
|
| 후퇴 | 펼친 | ||||||
| TWCL30-1504 | 1 | 1.5 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 3/4 | 8 |
| TWCL30-1506 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 9 | |||
| TWCL30-1508 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 11 | |||
| TWCL30-1510 | 1.5“x10” | 20-1/4 " | 30-1/4 " | 12 | |||
| TWCL30-1512 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 13 | |||
| TWCL30-1514 | 1.5 "x14" | 24-1/4 " | 38-1/4 " | 14 | |||
| TWCL30-1516 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 15 | |||
| TWCL30-1518 | 1.5 "x18" | 28-1/4” | 46-1/4 " | 17 | |||
| TWCL30-1520 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 18 | |||
| TWCL30-1524 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 20 | |||
| TWCL30-2004 | 1-1/4 " | 2 "x4" | 14-1/4 " | 18-1/4 " | 3/8 NPT | 1 " | 14 |
| TWCL30-2006 | 2 "x6" | 16-1/4” | 22-1/4 " | 16 | |||
| TWCL30-2008 | 2 "X8" | 18-1/4 " | 26-1/4 " | 18 | |||
| TWCL30-2010 | 2“x10” | 20-1/4 " | 30-1/4 " | 19 | |||
| TWCL30-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 21 | |||
| TWCL30-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 23 | |||
| TWCL30-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| TWCL30-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 26 | |||
| TWCL30-2020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| TWCL30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| TWCL30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| TWCL30-2030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| TWCL30-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| TWCL30-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 40 | |||
| TWCL30-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 42 | |||
| TWCL30-2040 | 2 "x40" | 50-1/4 " | 90-1/4 " | 45 | |||
| TWCL30-2048 | 2 "x48" | 58-1/4 " | 106-1/4 " | 52 | |||
| TWCL30-2504 | 1-1/2 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2 NPT | 1 " | 18 |
| TWCL30-2506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 20 | |||
| TWCL30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 24 | |||
| TWCL30-2510 | 2.5“x10” | 20-1/4 " | 30-1/4 " | 25 | |||
| TWCL30-2512 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 27 | |||
| TWCL30-2514 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 29 | |||
| TWCL30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 32 | |||
| TWCL30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 34 | |||
| TWCL30-2520 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 36 | |||
| TWCL30-2524 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 40 | |||
| TWCL30-2528 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 45 | |||
| TWCL30-2530 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 47 | |||
| TWCL30-2532 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 49 | |||
| TWCL30-2534 | 2.5 "x34" | 44-1/4” | 78-1/4 " | 52 | |||
| TWCL30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 54 | |||
| TWCL30-2540 | 2.5 "x40" | 50-1/4 " | 90-1/4 " | 58 | |||
| TWCL30-2548 | 2.5 "x48" | 58-1/4 " | 106-1/4 " | 67 | |||
| 용접 암컷 Clevis Cylind er | |||||||
| 부품 번호 | 막대 지름 |
구경& 뇌졸중 |
치수 | 포트 크기 | 핀 크기 |
무게 (LBS) |
|
| 후퇴 | 펼친 | ||||||
| TWCL30-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 22 |
| TWCL30-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 24 | |||
| TWCL30-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 27 | |||
| TWCL30-3010 | 3“x10” | 20-1/4 " | 30-1/4 " | 29 | |||
| TWCL30-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 31 | |||
| TWCL30-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 34 | |||
| TWCL30-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 36 | |||
| TWCL30-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 39 | |||
| TWCL30-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 41 | |||
| TWCL30-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 46 | |||
| TWCL30-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 51 | |||
| TWCL30-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 53 | |||
| TWCL30-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 56 | |||
| TWCL30-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 58 | |||
| TWCL30-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 61 | |||
| TWCL30-3040 | 3 "x40" | 50-1/4 " | 90-1/4 " | 66 | |||
| TWCL30-3048 | 3 "x48" | 58-1/4 " | 106-1/4 " | 75 | |||
| TWCL30-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 27 |
| TWCL30-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 30 | |||
| TWCL30-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TWCL30-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 36 | |||
| TWCL30-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 39 | |||
| TWCL30-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 42 | |||
| TWCL30-3516 | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 46 | |||
| TWCL30-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " | 49 | |||
| TWCL30-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 52 | |||
| TWCL30-3524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 58 | |||
| TWCL30-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 64 | |||
| TWCL30-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 67 | |||
| TWCL30-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 70 | |||
| TWCL30-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 73 | |||
| TWCL30-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 76 | |||
| TWCL30-3540 | 3.5 "x40" | 50-1/4 " | 90-1/4 " | 82 | |||
| TWCL30-3548 | 3.5 "x48" | 58-1/4 " | 106-1/4 " | 94 | |||
| 용접 여성 Clevis 실린더 | |||||||
| 부품 번호 | 막대 지름 |
구경& 뇌졸중 |
치수 | 포트 크기 | 핀 크기 |
무게 (LBS) |
|
| 후퇴 | 펼친 | ||||||
| TWCL30-4004 | 2 " | 4.0 "x4" | 14-1/4 " | 18-1/4 " | 1/2npt | 1 " | 33 |
| TWCL30-4006 | 4.0 "x6" | 16-1/4 " | 22-1/4 " | 37 | |||
| TWCL30-4008 | 4.0 "x8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TWCL30-4010 | 4.0“x10” | 20-1/4 " | 30-1/4 " | 44 | |||
| TWCL30-4012 | 4.0 "x12" | 22-1/4 " | 34-1/4 " | 48 | |||
| TWCL30-4014 | 4.0 "x14" | 24-1/4 " | 38-1/4 " | 52 | |||
| TWCL30-4016 | 4.0 "x16" | 26-1/4 " | 42-1/4 " | 55 | |||
| TWCL30-4018 | 4.0 "x18" | 28-1/4 " | 46-1/4 " | 59 | |||
| TWCL30-4020 | 4.0 "x20" | 30-1/4” | 50-1/4 " | 63 | |||
| TWCL30-4024 | 4.0 "x24" | 34-1/4 " | 58-1/4 " | 70 | |||
| TWCL30-4028 | 4.0 "x28" | 38-1/4 " | 66-1/4 " | 77 | |||
| TWCL30-4030 | 4.0 "x30" | 40-1/4 " | 70-1/4 " | 81 | |||
| TWCL30-4032 | 4.0 "x32" | 42-1/4 " | 74-1/4 " | 85 | |||
| TWCL30-4034 | 4.0 "x34" | 44-1/4 " | 78-1/4 " | 89 | |||
| TWCL30-4036 | 4.0 "x36" | 46-1/4 " | 82-1/4 " | 92 | |||
| TWCL30-4040 | 4.0 "x40" | 50-1/4 " | 90-1/4 " | 100 | |||
| TWCL30-4048 | 4.0 "x48" | 58-1/4 " | 106-1/4 " | 114 | |||
| TWCL30-5004 | 2-1/2 " | 5.0 "x4" | 16-1/4 " | 20-1/4 " | 1/2npt | 1 " | 64 |
| TWCL30-5006 | 5.0 "x6" | 18-1/4 " | 24-1/4 " | 69 | |||
| TWCL30-5008 | 5.0 "X8" | 20-1/4” | 28-1/4 " | 74 | |||
| TWCL30-5010 | 5.0“x10” | 22-1/4 " | 32-1/4 " | 79 | |||
| TWCL30-5012 | 5.0 "x12" | 24-1/4 " | 36-1/4 " | 84 | |||
| TWCL30-5014 | 5.0 "x14" | 26-1/4 " | 40-1/4 " | 89 | |||
| TWCL30-5016 | 5.0 "x16" | 28-1/4 " | 42-1/4 " | 95 | |||
| TWCL30-5018 | 5.0 "x18" | 30-1/4 " | 48-1/4 " | 100 | |||
| TWCL30-5020 | 5.0 "x20" | 32-1/4 " | 52-1/4 " | 105 | |||
| TWCL30-5024 | 5.0 "x24" | 36-1/4 " | 60-1/4 " | 115 | |||
| TWCL30-5028 | 5.0 "x28" | 40-1/4 " | 68-1/4 " | 125 | |||
| TWCL30-5030 | 5.0 "x30" | 42-1/4 " | 72-1/4 " | 130 | |||
| TWCL30-5032 | 5.0 "x32" | 44-1/4 " | 76-1/4 " | 136 | |||
| TWCL30-5034 | 5.0 "x34" | 46-1/4 " | 80-1/4 " | 141 | |||
| TWCL30-5036 | 5.0 "x36" | 48-1/4 " | 84-1/4 " | 146 | |||
| TWCL30-5040 | 5.0 "x40" | 52-1/4 " | 92-1/4 " | 156 | |||
| TWCL30-5048 | 5.0 "x48" | 60-1/4 " | 108-1/4 " | 177 | |||

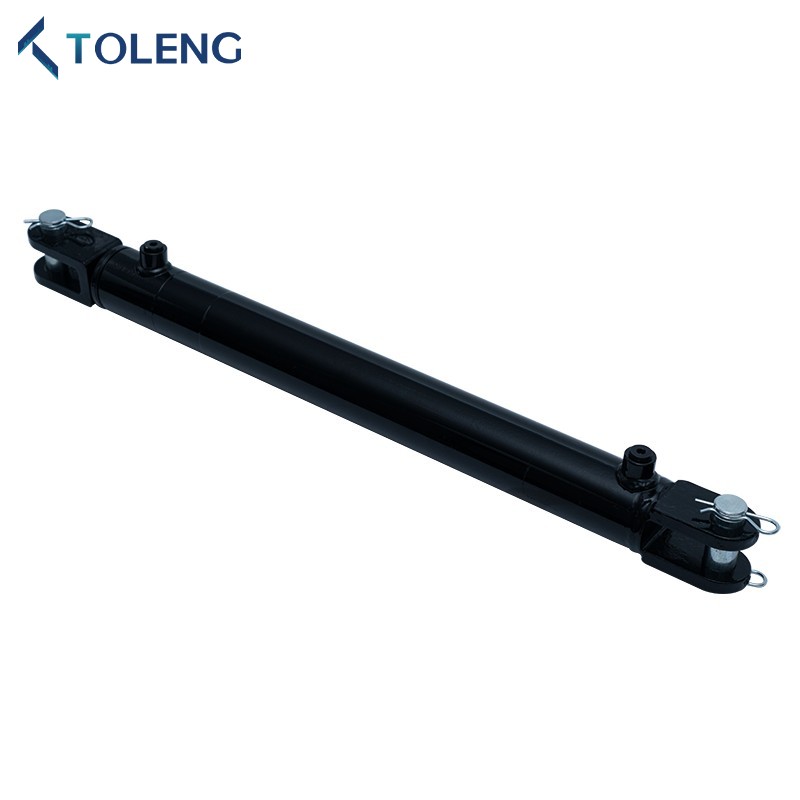

표준 WCL 시리즈 용접 유압 실린더 디테일
