표준 ACL 시리즈 용접 유압 실린더
Toleng 표준 ACL 시리즈 용접 유압 실린더는 비즈니스에서 매우 중요합니다. 당사의 제조 및 품질 시스템은 각 고객에게 요구 사항에 맞는 최고의 제품을 제공하기 위해 고안되었습니다. Toleng의 사내 엔지니어링 팀은 모든 표준 ACL 시리즈 용접 유압 실린더에 대해 선택한 기능과 재료가 애플리케이션의 최적 설계를 나타냅니다.
문의 보내기
제품 설명
Toleng 표준 ACL 시리즈 용접 유압 실린더는 모든 산업에서 널리 사용되는 헤비 듀티 응용 프로그램을 위해 설계되었습니다. 각 실린더는 업계 표준을 초과하고 최대의 신뢰성과 성능을 보장하는 엄격한 테스트를 거칩니다. 용접 유압 실린더는 특정 고객 요구를 충족시키기위한 다양한 사양을 제공합니다.
표준 ACL 시리즈 용접 유압 실린더 애플리케이션
Toleng 표준 ACL 시리즈 용접 유압 실린더는 중장비 응용 프로그램을 위해 고안되며 모든 산업에서 광범위하게 활용됩니다. 최적의 생산성을위한 안정적인 성능과 효율적인 운영을 제공합니다.
스탠드 ACL 시리즈 용접 유압 실린더 사양
1. 건설 : 용접 된 건축
2. 작업 압력 : 3000 psi

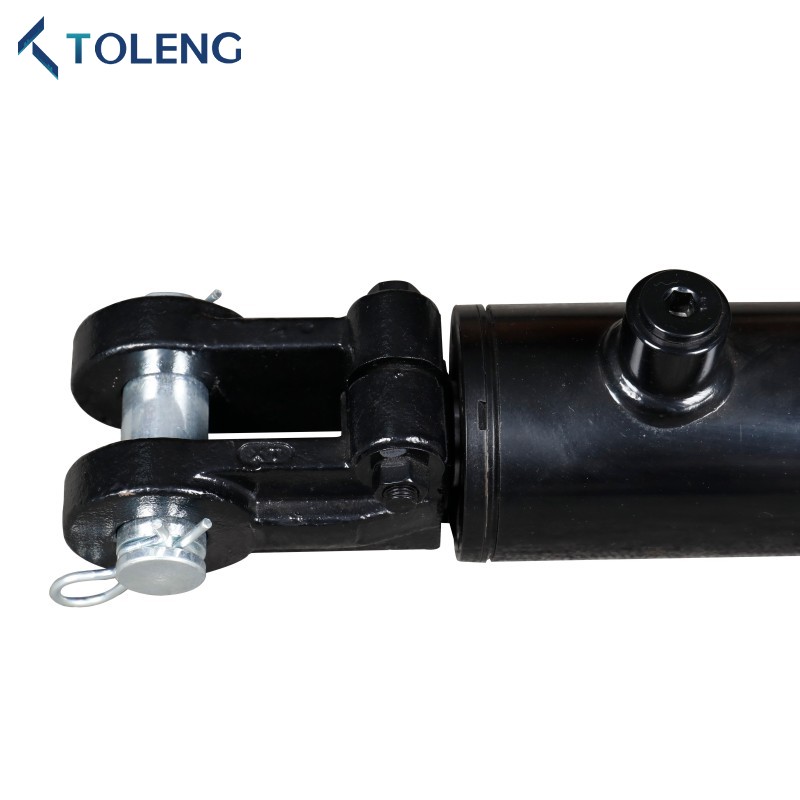

3. Rod End : 연성 철, 나사산 여성 Clevis, 잠금 볼트로 조절 가능
4. 피스톤 : 내구성 증가를위한 연성 철
5. 튜브 : 스틸, 연마 및 정밀도 완성
6.gland : 나사산
7. 핀 : 강철, 아연 도금
8. 검사 : Hallite, Aston, Nok, DZ 등 최고 품질. 사용자 정의 가능.
9. 페인트 : 검은 색, 녹색, 빨간색, 노란색 등. 사용자 정의 색상을 사용할 수 있습니다.
2. 작업 압력 : 3000 psi
3. Rod End : 연성 철, 나사산 여성 Clevis, 잠금 볼트로 조절 가능
4. 피스톤 : 내구성 증가를위한 연성 철
5. 튜브 : 스틸, 연마 및 정밀도 완성
6.gland : 나사산
7. 핀 : 강철, 아연 도금
8. 검사 : Hallite, Aston, Nok, DZ 등 최고 품질. 사용자 정의 가능.
9. 페인트 : 검은 색, 녹색, 빨간색, 노란색 등. 사용자 정의 색상을 사용할 수 있습니다.
표준 ACL 시리즈 용접 유압 실린더 기술 매개 변수
| 부분 숫자 |
소식통 지름 |
문외한 지름 |
*에이 | B | C | D | *이자형 | F | G | H | I | J | K | L | 막대 실 |
막대 지름 |
포트 |
| TACL15- | 1.50 " | 2.00 " | 10.25 " | 1.50 " | 0.76 " | 1.62 " | 4.50 " | 1.87 " | 0.87 " | 1.75 " | 2.00 " | 1.62 " | 0.93 " | 1.87 " | 0.875-14UNF | 1.00 " | SAE#6 |
| TACL20- | 2.00 " | 2.50 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.12 " | SAE#8 |
| TACL25- | 2.50 " | 3.00 " | 10.25 " | 2.00 " | .01 " | 2.12 " | 3.62 " | 2.25 " | 1.12 " | 2.12 " | 2.62 " | 2.12 " | 0.81 " | 2.06 " | 1.125-12UNF | 1.25 " | SAE#8 |
| 아카드 3- | 3.00 " | 3.50 " | 10.25 " | 2.00 " | .01 " | 1.87 " | 3.62 " | 2.25 " | 1.12 " | 2.62 " | 2.62 " | 2.12 " | 0.87 " | 2.18 " | 1.250-12UNF | 1.50 " | SAE#8 |
| TACL35- | 3.50 " | 4.00 " | 10.25 " | 2.00 " | .01 " | 1.87 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 0.93 " | 2.18 " | 1.500-12UNF | 1.75 " | SAE#8 |
| TACL40- | 4.00 " | 4.50 " | 12.25 " | 2.25 " | .01 " | 1.75 " | 3.62 " | 2.50 " | 1.12 " | 2.62 " | 2.75 " | 2.12 " | 1.00 " | 2.18 " | 1.500-12UNF | 2.00 " | SAE#8 |
| *8.00 "스트로크 :*A = 12.25" | |||||||||||||||||
| *8.00 "스트로크 :*e = 6.50"(1.50 "보어) E = 5.62"(2.00 "~ 4.00"보어) | |||||||||||||||||
| 씰 온도 범위 : -30 range/+100 ℃ (-22F/+212F) | |||||||||||||||||
| 최대 속도를 밀봉 : 3 피트/초 | |||||||||||||||||
| 최대 수축 작업 압력 = 3000 psi | |||||||||||||||||
| 크기 *a와 *e는 clevis가 조정 가능하므로 참조 용입니다. | |||||||||||||||||
| 조정 가능한 암컷 클레 비스 실린더 | |||||||
| 부품 번호 | 막대 지름 |
보어 & 스트로크 | 치수 | 포트 크기 | 핀 크기 |
무게 (LBS) |
|
| 후퇴 | 펼친 | ||||||
| 전반적으로 304 | 1 " | 1.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#6 | 3/4 " | 10 |
| 전반적으로 3066 | 1.5 "x6" | 16-1/4 " | 22-1/4 " | 11 | |||
| 농업 3008 | 1.5 "x8" | 18-1/4 " | 26-1/4 " | 12 | |||
| TACL30-1508-ASA | 1.5 "x8" | 20-1/4 " | 28-1/4 " | 13 | |||
| 농업 3010 | 1.5“x10” | 20-1/4 " | 30-1/4 " | 13 | |||
| Agriculture3012 | 1.5 "x12" | 22-1/4 " | 34-1/4 " | 15 | |||
| Agriculture3014 | 1.5 "x14" | 24-1/4 " | 38-1/4 " | 16 | |||
| Agriculture3016 | 1.5 "x16" | 26-1/4 " | 42-1/4 " | 17 | |||
| Agriculture3018 | 1.5 "x18" | 28-1/4 " | 46-1/4 " | 18 | |||
| Agriculture3020 | 1.5 "x20" | 30-1/4 " | 50-1/4 " | 20 | |||
| Agriculture3024 | 1.5 "x24" | 34-1/4 " | 58-1/4 " | 22 | |||
| Agriculture3028 | 1.5 "x28" | 38-1/4 " | 66-1/4 " | 25 | |||
| 농업 3030 | 15 "x30" | 40-1/4 " | 70-1/4 " | 26 | |||
| Agriculture3032 | 1.5 "x32" | 42-1/4 " | 74-1/4 " | 27 | |||
| Agriculture3034 | 1.5 "x34" | 44-1/4 " | 78-1/4 " | 28 | |||
| Agriculture3036 | 1.5 "x36" | 46-1/4 " | 82-1/4 " | 29 | |||
| Accil30-2004 | 1-1/8 " | 2 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 16 |
| accil30 또는 006 | 2 "x6" | 16-1/4 " | 22-1/4 " | 17 | |||
| Agriculture30388 | 2 "X8" | 18-1/4 " | 26-1/4 " | 19 | |||
| TACL30-2008-ASA | 2 "X8" | 20-1/4 " | 28-1/4 " | 20 | |||
| T4CL30-2010 | 2“x10” | 20-1/4 " | 30-1/4 " | 20 | |||
| TAC430-2012 | 2 "x12" | 22-1/4 " | 34-1/4 " | 22 | |||
| TACL3Q-2014 | 2 "x14" | 24-1/4 " | 38-1/4 " | 24 | |||
| ACAD3-2016 | 2 "x16" | 26-1/4 " | 42-1/4 " | 25 | |||
| ACAD3-2018 | 2 "x18" | 28-1/4 " | 46-1/4 " | 27 | |||
| ACRUM3-3020 | 2 "x20" | 30-1/4 " | 50-1/4 " | 28 | |||
| ACAD30-2024 | 2 "x24" | 34-1/4 " | 58-1/4 " | 31 | |||
| ACAD30-2028 | 2 "x28" | 38-1/4 " | 66-1/4 " | 35 | |||
| ACAD3-0030 | 2 "x30" | 40-1/4 " | 70-1/4 " | 36 | |||
| ACAD3-2032 | 2 "x32" | 42-1/4 " | 74-1/4 " | 38 | |||
| ACAD3-2034 | 2 "x34" | 44-1/4 " | 78-1/4 " | 39 | |||
| ACAD3-2036 | 2 "x36" | 46-1/4 " | 82-1/4 " | 41 | |||
| 조정 가능한 암컷 클레 비스 실린더 | |||||||
| 부품 번호 | 막대 지름 |
구경& 뇌졸중 |
치수 | 포트 크기 | 핀 크기 |
무게 (LBS) |
|
| 후퇴 | 펼친 | ||||||
| Agriculture303504 | 1-1/4 " | 2.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 19 |
| Agriculture303506 | 2.5 "x6" | 16-1/4 " | 22-1/4 " | 21 | |||
| 농업 30-2508 | 2.5 "x8" | 18-1/4 " | 26-1/4 " | 23 | |||
| TACL30-2508ASAE | 2.5 "x8" | 20-1/4 " | 28-1/4 " | 23 | |||
| 농업 3010 | 2.5“x10” | 20-1/4 " | 30-1/4 " | 24 | |||
| Agriculture3012 | 2.5 "x12" | 22-1/4 " | 34-1/4 " | 26 | |||
| Agriculture3014 | 2.5 "x14" | 24-1/4 " | 38-1/4 " | 28 | |||
| Accil30-2516 | 2.5 "x16" | 26-1/4 " | 42-1/4 " | 30 | |||
| Accil30-2518 | 2.5 "x18" | 28-1/4 " | 46-1/4 " | 32 | |||
| Agriculture3020 | 2.5 "x20" | 30-1/4 " | 50-1/4 " | 34 | |||
| Agriculture3024 | 2.5 "x24" | 34-1/4 " | 58-1/4 " | 38 | |||
| Agriculture3028 | 2.5 "x28" | 38-1/4 " | 66-1/4 " | 42 | |||
| 농업 3030 | 2.5 "x30" | 40-1/4 " | 70-1/4 " | 44 | |||
| accrecy3032 | 2.5 "x32" | 42-1/4 " | 74-1/4 " | 46 | |||
| Accil30-2534 | 2.5 "x34" | 44-1/4 " | 78-1/4 " | 48 | |||
| Accil30-2536 | 2.5 "x36" | 46-1/4 " | 82-1/4 " | 49 | |||
| 농업 3-3004 | 1-1/2 " | 3 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 24 |
| 농업 3-3006 | 3 "x6" | 16-1/4 " | 22-1/4 " | 26 | |||
| 농업 3-3008 | 3 "x8" | 18-1/4 " | 26-1/4 " | 29 | |||
| TACL30-3008-ASA | 3 "x8" | 20-1/4 " | 28-1/4 " | 29 | |||
| ACAD3-3010 | 3“x10” | 20-1/4 " | 30-1/4 " | 31 | |||
| ACAD3-3012 | 3 "x12" | 22-1/4 " | 34-1/4 " | 34 | |||
| ACAD3-3014 | 3 "x14" | 24-1/4 " | 38-1/4 " | 36 | |||
| ACAD3-3016 | 3 "x16" | 26-1/4 " | 42-1/4 " | 39 | |||
| ACAD3-3018 | 3 "x18" | 28-1/4 " | 46-1/4 " | 41 | |||
| ACRUM3-3020 | 3 "x20" | 30-1/4 " | 50-1/4 " | 43 | |||
| ACAD3-3024 | 3 "x24" | 34-1/4 " | 58-1/4 " | 48 | |||
| ACAD3-3028 | 3 "x28" | 38-1/4 " | 66-1/4 " | 53 | |||
| ACAD3-3030 | 3 "x30" | 40-1/4 " | 70-1/4 " | 56 | |||
| ACAD3-3032 | 3 "x32" | 42-1/4 " | 74-1/4 " | 58 | |||
| ACAD3-3034 | 3 "x34" | 44-1/4 " | 78-1/4 " | 61 | |||
| ACAD3-3036 | 3 "x36" | 46-1/4 " | 82-1/4 " | 63 | |||
| 조정 가능한 암컷 클레 비스 실린더 | |||||||
| 부품 번호 | 막대 지름 |
보어 & 스트로크 | 크기 | 포트 크기 | 핀 크기 |
체중 (LBS) | |
| 후퇴 | 펼친 | ||||||
| 농업 3-3504 | 1-3/4 " | 3.5 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 29 |
| 농업 3-3506 | 3.5 "x6" | 16-1/4 " | 22-1/4 " | 32 | |||
| 농업 3-3508 | 3.5 "x8" | 18-1/4 " | 26-1/4 " | 35 | |||
| TACL30-3508-ASA | 3.5 "x8" | 20-1/4 " | 28-1/4 " | 36 | |||
| 농업 3-3510 | 3.5 "x10" | 20-1/4 " | 30-1/4 " | 38 | |||
| 농업 3-3512 | 3.5 "x12" | 22-1/4 " | 34-1/4 " | 41 | |||
| 농업 3-3514 | 3.5 "x14" | 24-1/4 " | 38-1/4 " | 44 | |||
| 농업 3-3516 | 3.5 "x16" | 26-1/4 " | 42-1/4 " | 47 | |||
| 농업 3-3518 | 3.5 "x18" | 28-1/4 " | 46-1/4 " | 50 | |||
| 농업 3-3520 | 3.5 "x20" | 30-1/4 " | 50-1/4 " | 53 | |||
| 농업 3-35524 | 3.5 "x24" | 34-1/4 " | 58-1/4 " | 59 | |||
| 농업 3-3528 | 3.5 "x28" | 38-1/4 " | 66-1/4 " | 65 | |||
| 농업 3-3530 | 3.5 "x30" | 40-1/4 " | 70-1/4 " | 68 | |||
| 농업 3-3532 | 3.5 "x32" | 42-1/4 " | 74-1/4 " | 71 | |||
| 농업 3-3534 | 3.5 "x34" | 44-1/4 " | 78-1/4 " | 75 | |||
| 농업 3-3536 | 3.5 "x36" | 46-1/4 " | 82-1/4 " | 78 | |||
| ACRUM3-4004 | 2 " | 4 "x4" | 14-1/4 " | 18-1/4 " | SAE#8 | 1 " | 35 |
| ACRUM3-4006 | 4 "x6" | 16-1/4 " | 22-1/4 " | 38 | |||
| ACRUM3-4008 | 4 "X8" | 18-1/4 " | 26-1/4 " | 42 | |||
| TACL30-4008-ASA | 4 "X8" | 20-1/4 " | 28-1/4 " | 43 | |||
| accil3-4010 | 4 "x10" | 20-1/4 " | 30-1/4 " | 46 | |||
| ACAD3-4012 | 4 "x12" | 22-1/4 " | 34-1/4 " | 49 | |||
| ACAD3-4014 | 4 "x14" | 24-1/4 " | 38-1/4 " | 53 | |||
| accil3-4016 | 4 "x16" | 26-1/4 " | 42-1/4 " | 57 | |||
| ACAD3-4018 | 4 "x18" | 28-1/4 " | 46-1/4 " | 60 | |||
| ACAD3-420 | 4 "x20" | 30-1/4 " | 50-1/4 " | 64 | |||
| accil3-4024 | 4 "x24" | 34-1/4 " | 58-1/4 " | 71 | |||
| 농업 3-4028 | 4 "x28" | 38-1/4 " | 66-1/4 " | 79 | |||
| ACAD3-4030 | 4 "x30" | 40-1/4 " | 70-1/4 " | 83 | |||
| ACAD3-4032 | 4 "x32" | 42-1/4 " | 74-1/4 " | 86 | |||
| 농업 3-4034 | 4 "x34" | 44-1/4 " | 78-1/4 " | 90 | |||
| ACAD3-4036 | 4 "x36" | 46-1/4 " | 82-1/4 " | 94 | |||

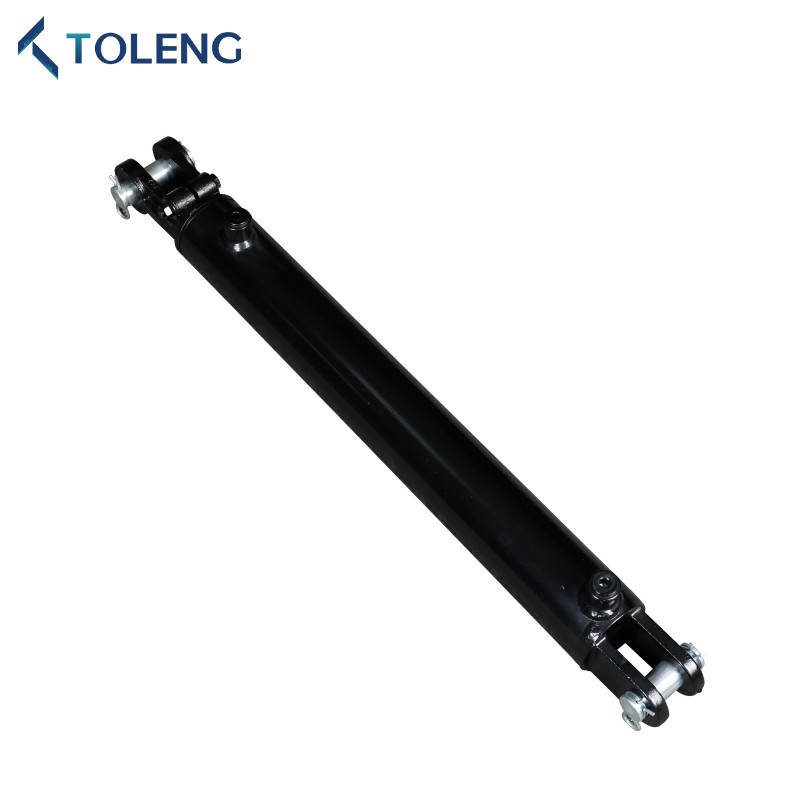

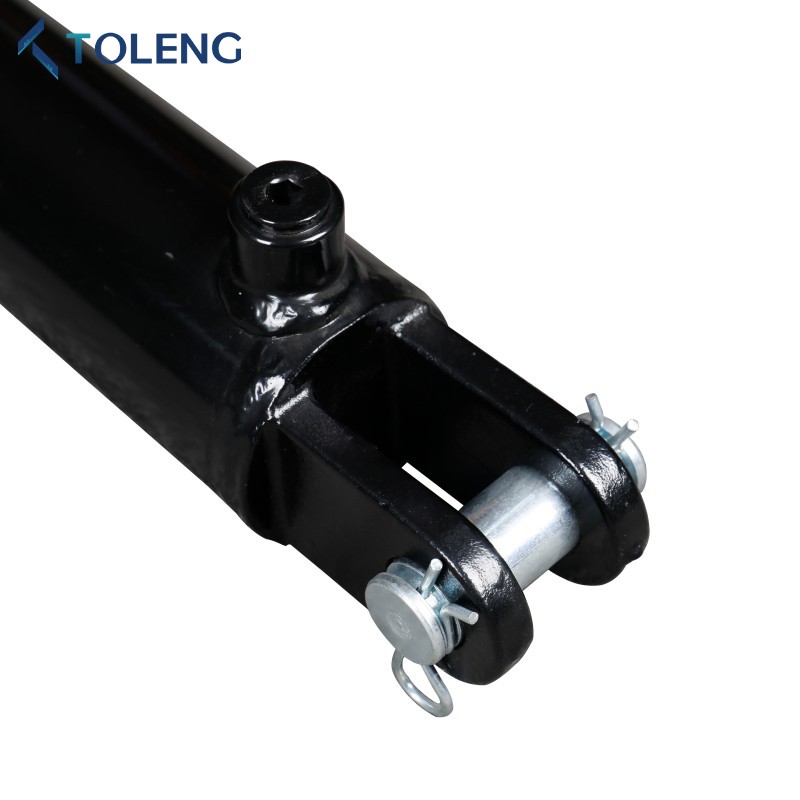

표준 ACL 시리즈 용접 유압 실린더 디테일
